0.25%FS 0.5%FS Temperature Indicator Transmitter CWDZ21Y Split Temperature Transmitter

Basic Information
Place of Origin: China
Brand Name: Star merter
Model Number: CWDZ21Y
Minimum Order Quantity: 1PC
Price: Negotiation
Payment Terms: T/T
Supply Ability: 30000 Piece/Month
Range: -50~100°C、-50~260°C Output: 4~20mA、RS485、PT100、0~10VDC、0~5VDC、1~5VDC
Power Supply: 9~36VDC、12~36VDC Accuracy: 0.25%FS, 0.5%FS
Name: Temperature Indicator Transmitter
Highlight:

0.25%FS Temperature Indicator Transmitter

,

0.5%FS Temperature Indicator Transmitter

,

CWDZ21 Split Temperature Transmitter

CWDZ21Y Split Temperature Transmitter Output Signal 4~20mA,RS485,PT100,0~10VDC,0~5VDC,1~5VDC General Industry

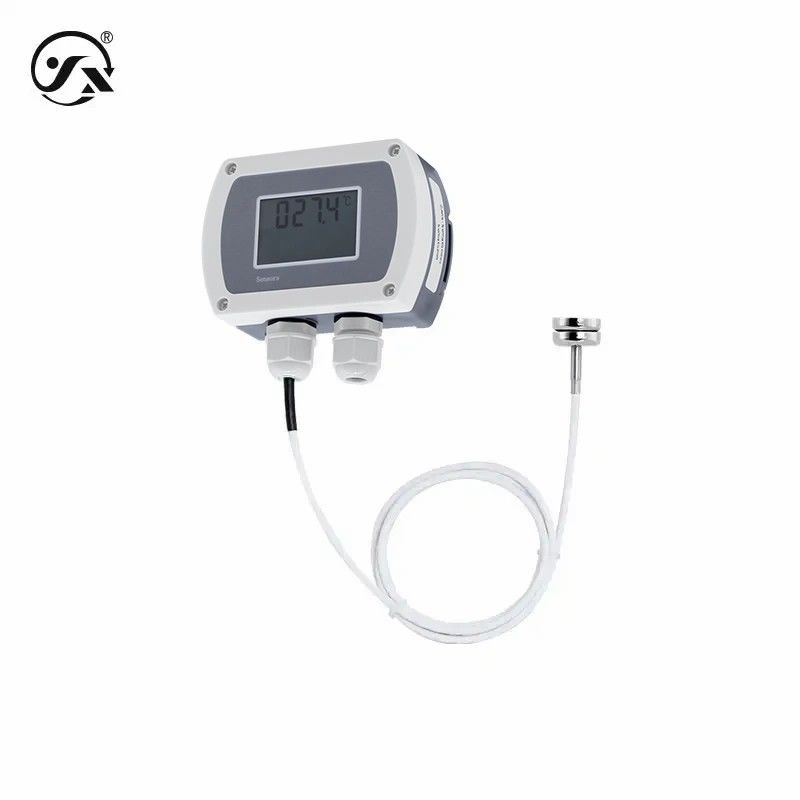

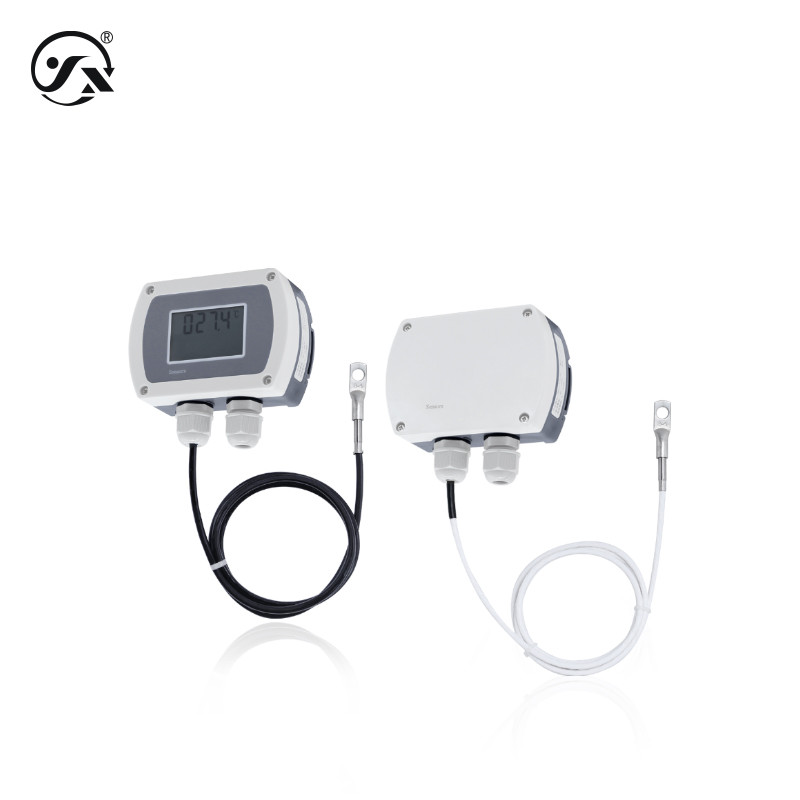

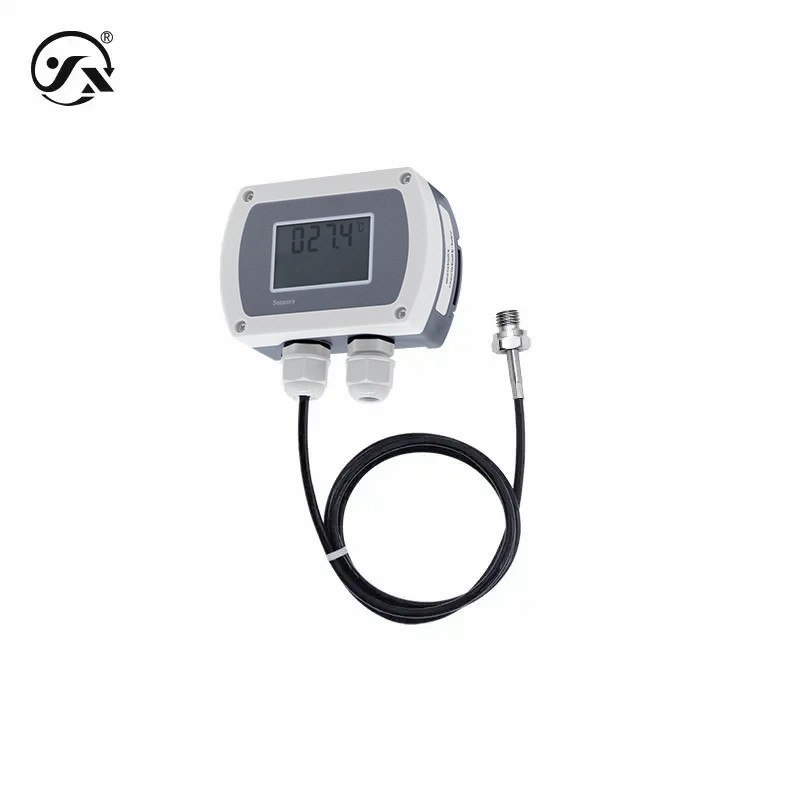

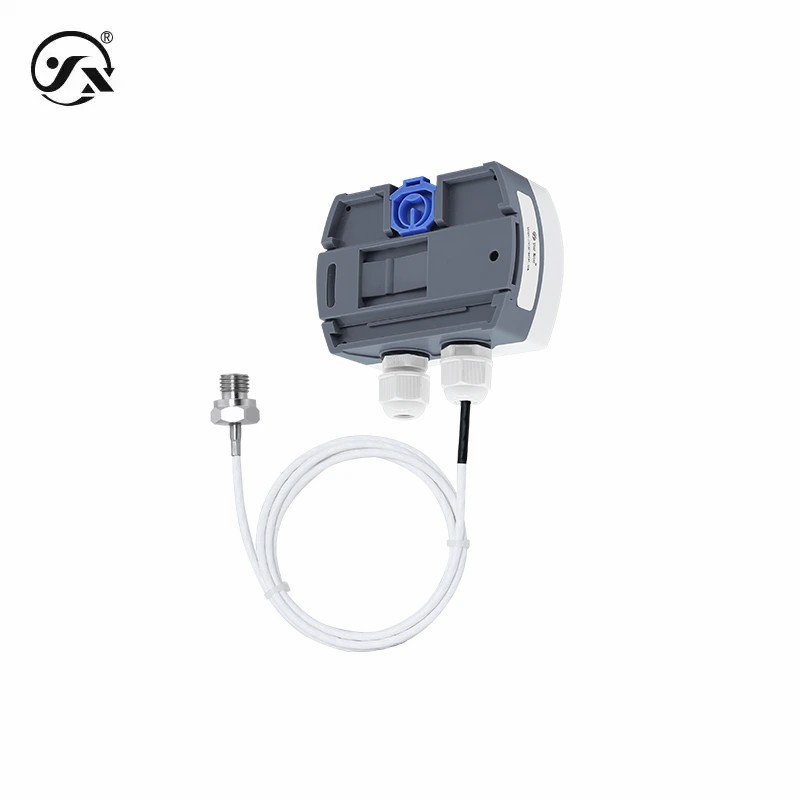

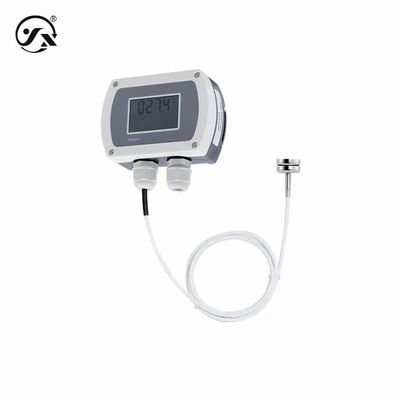

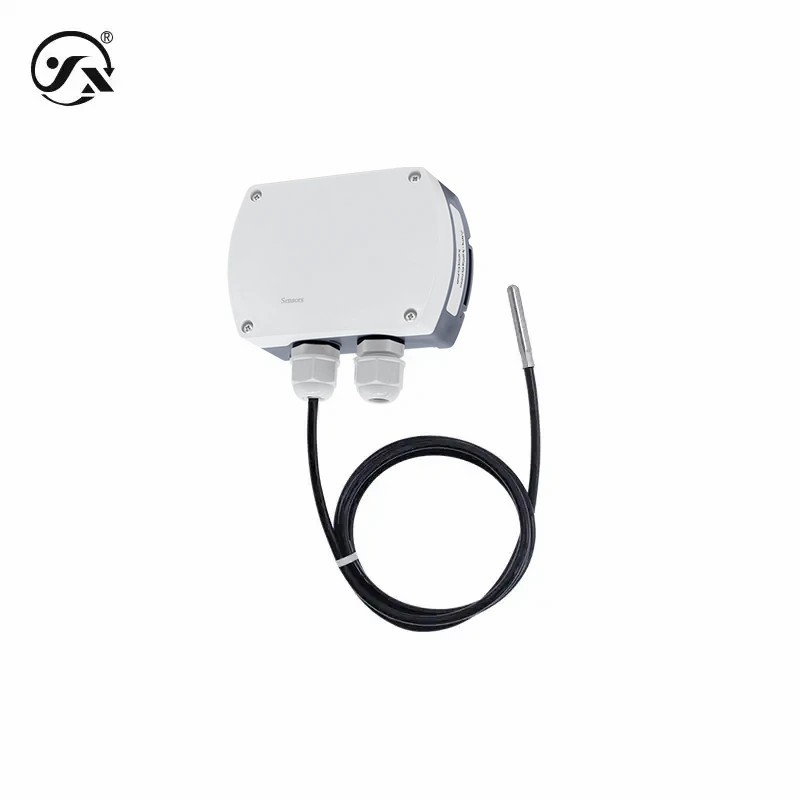

CWDZ21Y split temperature transmitter is carefully designed and of excellent quality, suitable for measuring equipment surface temperature, liquid temperature and gas temperature, with and without display two options.



Base parameters
Measuring medium Solid, liquid or gas (compatible with contact material)
Measuring range -50~100℃,-50~260℃
Output signal 4~20mA,RS485,PT100,0~10VDC,0~5VDC,1~5VDC
Measuring cell 1*Pt100(1/3B grade)
Response time 18s (according to IEC60751, 0.4m/s wind speed, 10°C step)
Stable performance ± 0.1% FS/year
On-time 400ms
Degree of protection Housing IP65, probe IP68
Overall weight With display ≈ 150g, no display ≈ 130g
Accuracy class 0.25%FS, 0.5%FS
Output power
Output signal 4~20mA,RS485,PT100,0~10VDC,0~5VDC,1~5VDC
Power supply range 9~36VDC,12~36VDC
Maximum power
4~20mA ≤0.02Us(W)
RS485 ≤0.015Us(W)
0~10VDC ≤0.015Us(W)
0~5VDC ≤0.015Us(W)
1~5VDC ≤0.015Us(W)
Load characteristics
Voltage type ≥10kΩ
Current type ≤{(Us-7.5)÷0.02}Ω(Us=Supply voltage)
Environmental conditions
Ambient temperature -40~85℃
Ambient humidity 0%~95%RH(no condensation, no condensation)
Electrical protection
Short-circuit protection perpetual
Anti-polarity protection No damage, but not working
Insulation resistance ≥100MΩ,500VDC
Dielectric strength 500VAC
Output limits
4-20mA Output min. 4mA and output max 20mA
RS485 Output minimum 0, output maximum 1500
0~10VDC Output minimum 0.001VDC, output maximum 10VDC
0~5VDC Output minimum 0.001VDC, output maximum 5VDC
1~5VDC Output minimum 0.001VDC, output maximum 5VDC
Overall material
enclosure ABS engineering plastics
Cable locking head Nylon (lock wire diameter 4~6mm)
display LCD display, no backlight
Probe material 304 stainless steel
Seals nitrile rubber
Cable PTFE shielded compensation cable (φ3mm) temperature resistance -200~260 °C; Polyurethane shielded compensation cable (φ5mm) temperature resistance -50~100 °C
Mechanical stability
Seismic performance 10g(20… 2000Hz) in accordance with IEC60068-2-6 standard
Impact resistance 500g/ms conforms to IEC60068-2-27 standard
