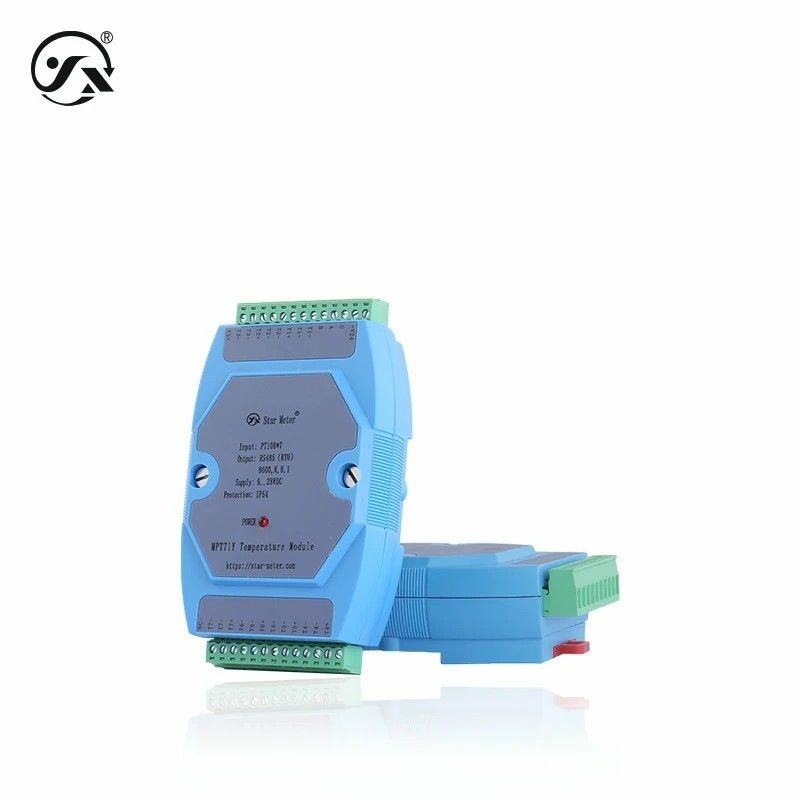

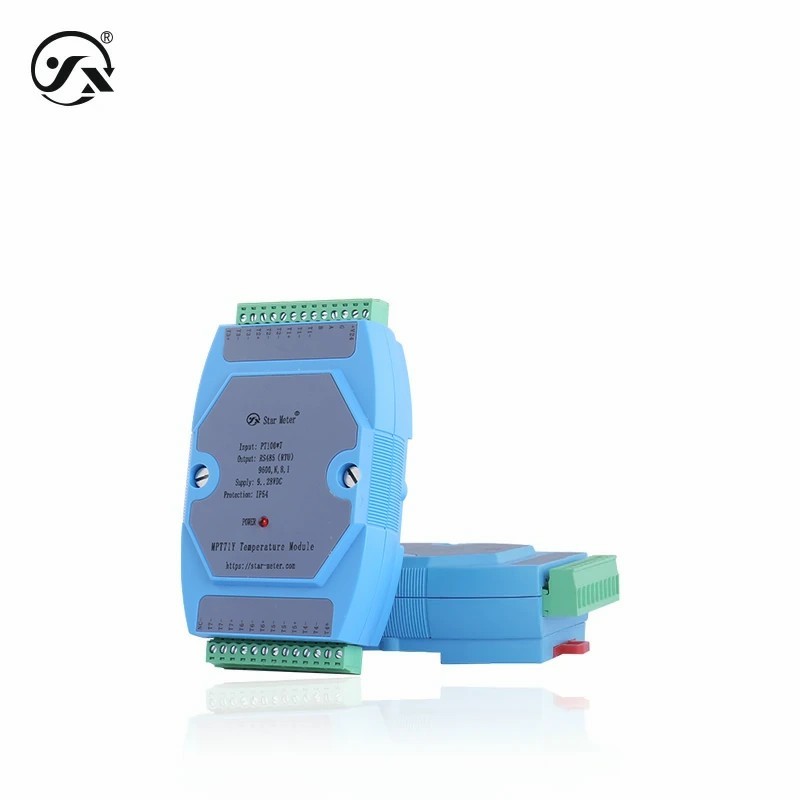

MPT71Y Conversion Module 7 Way PT100 To RS485

Basic Information
Place of Origin: China
Brand Name: Star merter
Model Number: MPT71Y
Input: Pt100 Resistance Signal Output: RS485
Power Supply: 9~28VDC Conversion Accuracy: ±0.1%FS
Highlight:

7 Way Conversion Module

,

RS485 Conversion Module

The MPT71Y conversion module is a thermal resistor acquisition conversion module with 7 PT100 three-wire input ports, a standard RS485 (RTU) communication interface, and a signal isolation function.



Basic parameters
Input signal Pt100 resistance signal (three-wire system)
Output signal RS485(RTU)
Temperature measurement range -190~490℃
Supply voltage 9~28VDC
Signal Isolation 1500VDC
Maximum Power 0.72W (24VDC power supply)
Protection level IP54
Overall weight ≈118g
Ambient temperature -40~80℃
Conversion accuracy ±0.1%FS
Electrical protection
Short circuit protection permanent
Reverse polarity protection No damage, but not working
Insulation resistance ≥100MΩ,500VDC
Dielectric strength 500VAC
Overall material
shell ABS engineering plastics
Output Limitation
RS485 100~6900
Mechanical stability
Vibration resistance 10g (20…2000Hz) in accordance with IEC60068-2-6 standard
Impact resistance 500g/ms, in compliance with IEC60068-2-27 standard
manual
Product Information—Chinese (CN) PDF
Product Information—English (EN) PDF
Installation Instructions—Chinese (CN) PDF
Installation Instructions—English (EN) PDF
Protocol Description—Chinese (CN) PDF
Protocol Description—English (EN) PDF
